4 Czujniki Parkowania Cofania LED PARKTRONIC

Uniwersalny system czujników parkowania, wyposażony w 4 sensory oraz sygnalizator graficznym i dźwiękowy. Zestaw zapewnia bezpieczniejsze i łatwiejsze manewrowanie pojazdem. System nadzoruje obszar za samochodem i informuje kierowcę o zbliżaniu się do przeszkody. Urządzenie uruchamia się automatycznie po włączeniu światła cofania. Głośnik emituje sygnał dźwiękowy, gdy odległość pojazdu od przeszkody wynosi ok. 0,3 - 2,5 metrów. Dźwięk nasila się, gdy pojazd zbliża się do przeszkody. Zestaw wykrywa inne samochody, słupki, dzieci, zwierzęta i małe przeszkody.

Dane Techniczne

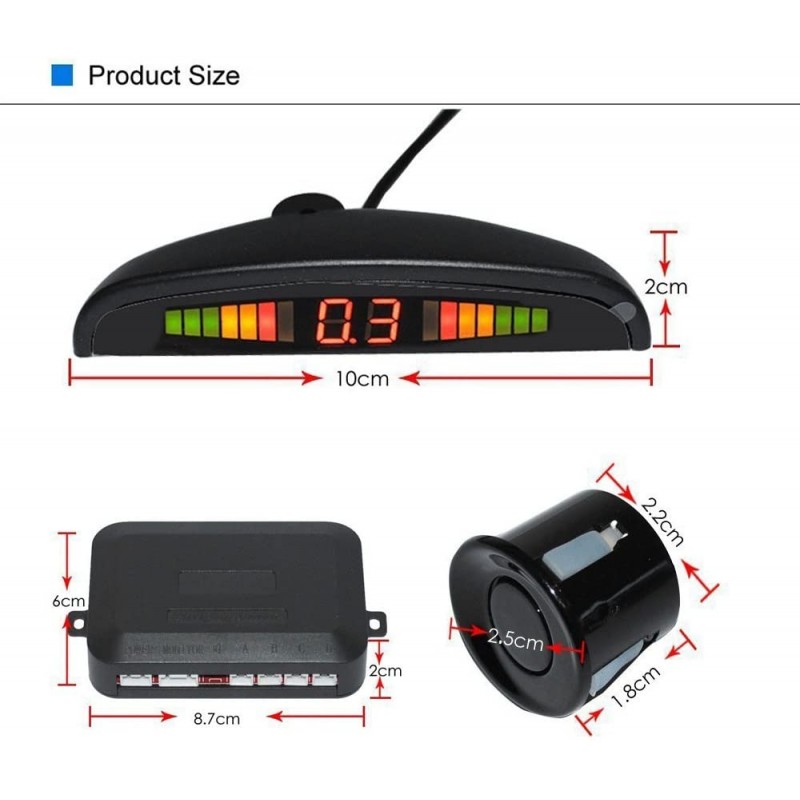

• Średnica sensorów: 22 mm
• Zasilanie: 12V
• Pobór Mocy: <4W
• Częstotliwość ultradźwiękowa sensorów: 40KHz
• Temperatura pracy urządzenia: -30°C do +70°C
• Błąd pomiaru: +/- 5cm
• Kolor: czarny
• Dopuszczalny kąt nachylenia zderzaka: +/- 5°
• Długość przewodu czujników: 2,4 m
• Długość przewodu zasilającego: 70 cm

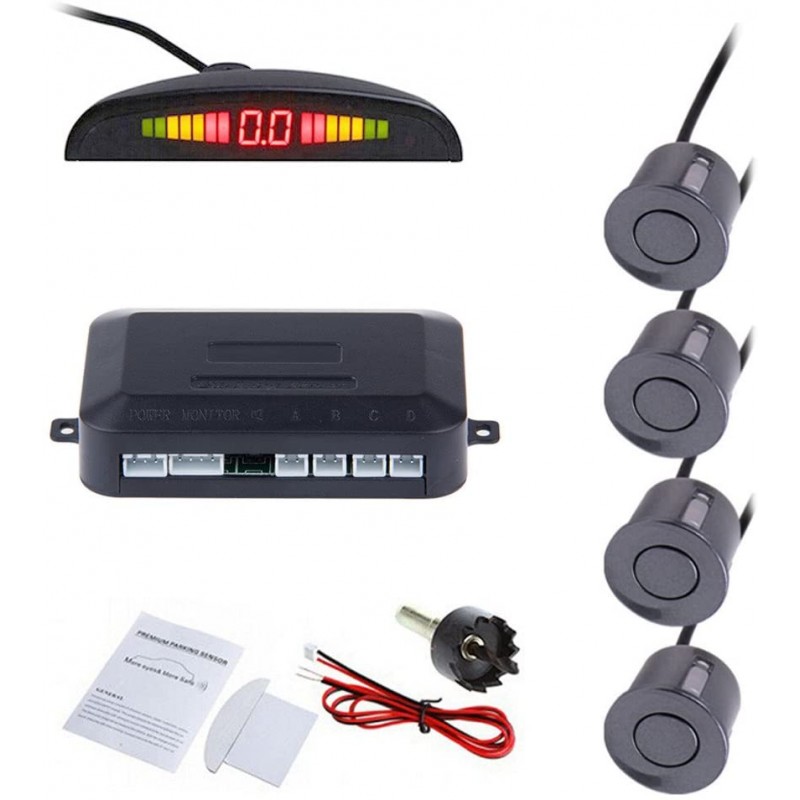

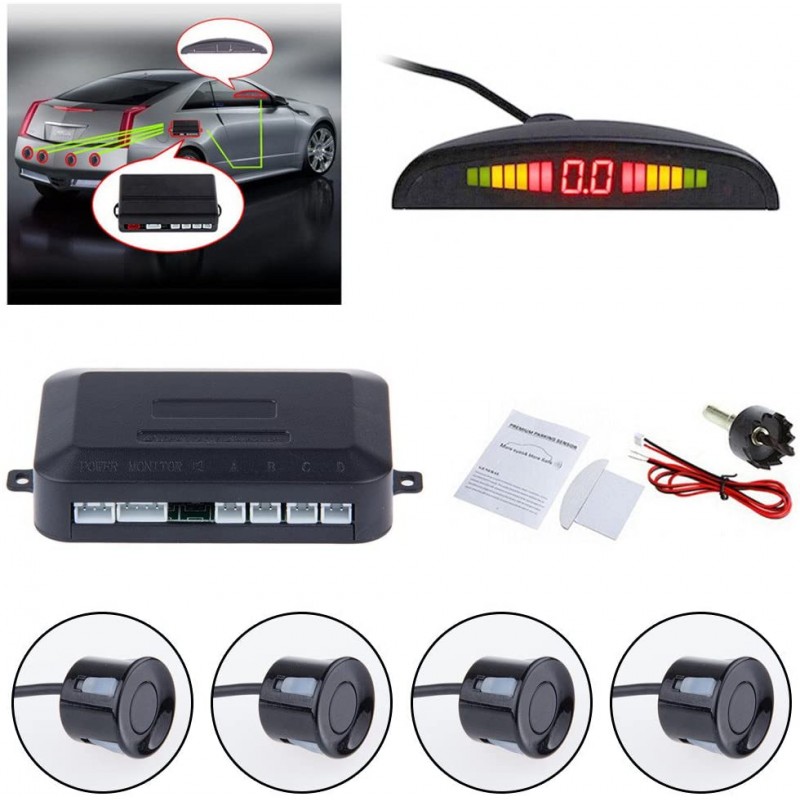

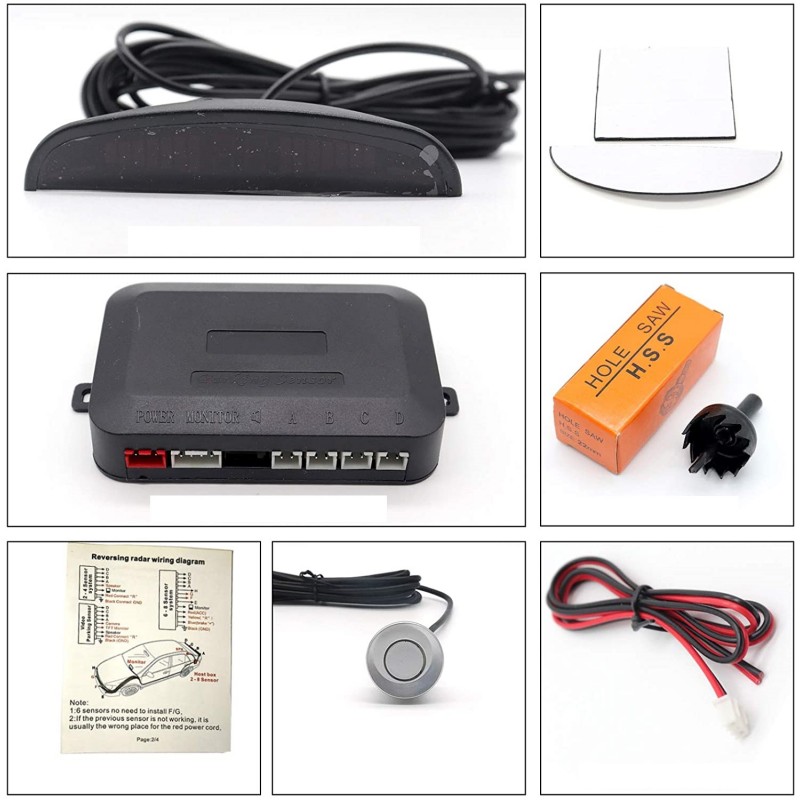

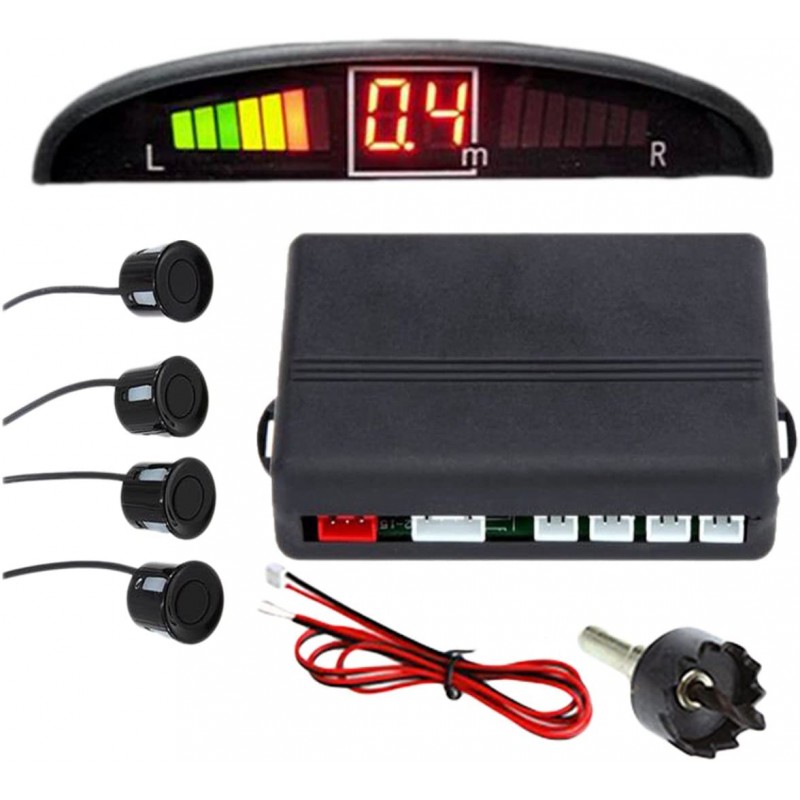

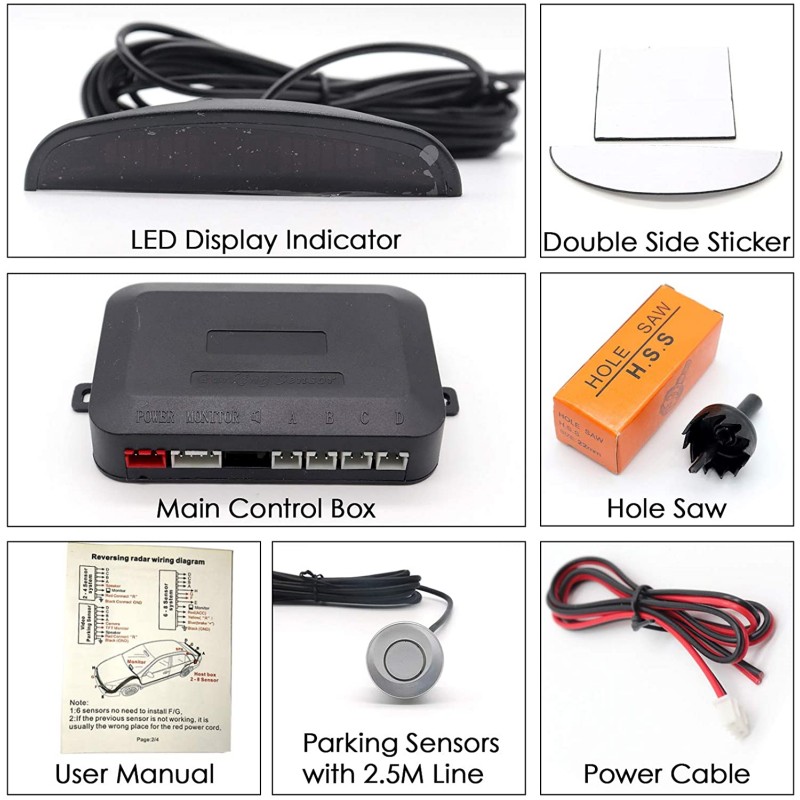

W skład zestawu wchodzą:

• Wyświetlacz LED
• Centralka sterująca
• Instrukcja obsługi

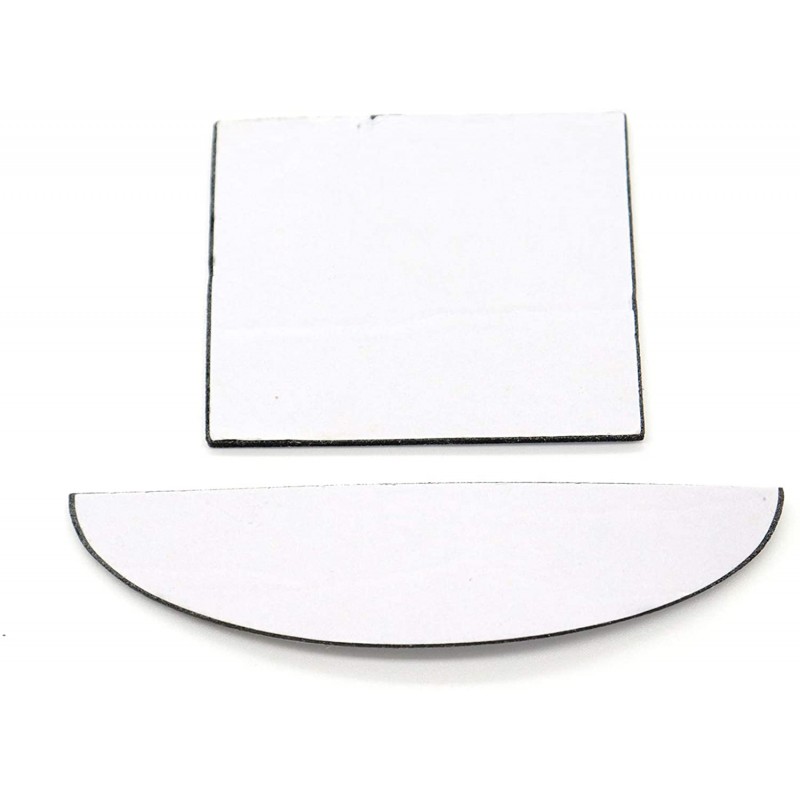

• Taśma samoprzylepna dwustronna, za pomocą taśmy przyklejamy wyświetlacz oraz centralkę do samochodu
• Kabel zasilający - podłączamy nim centralkę sterującą pod 12V w samochodzie
• Otwornicę o średnicy 22mm do wykonania otworów w zderzaku
• 4 czujniki, umieszczane w zderzaku z długimi kablami, aby je połączyć z centralką. Kolor CZARNY.

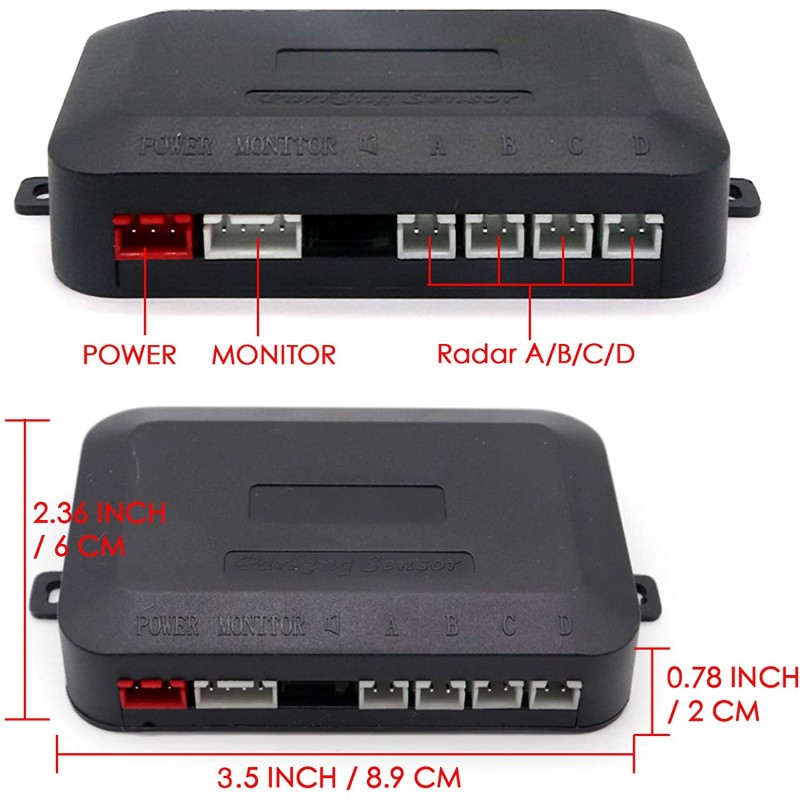

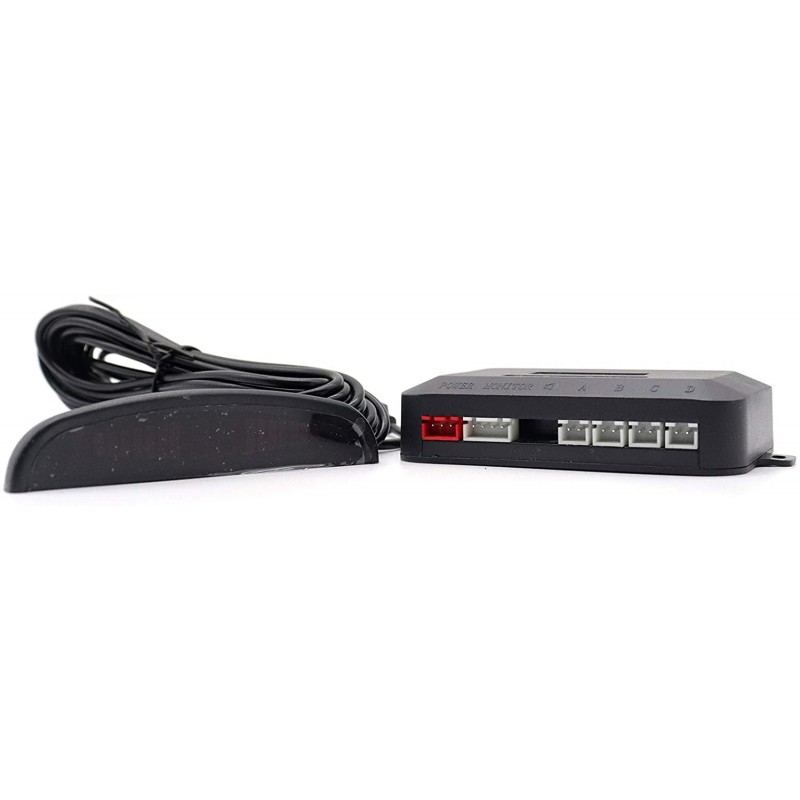

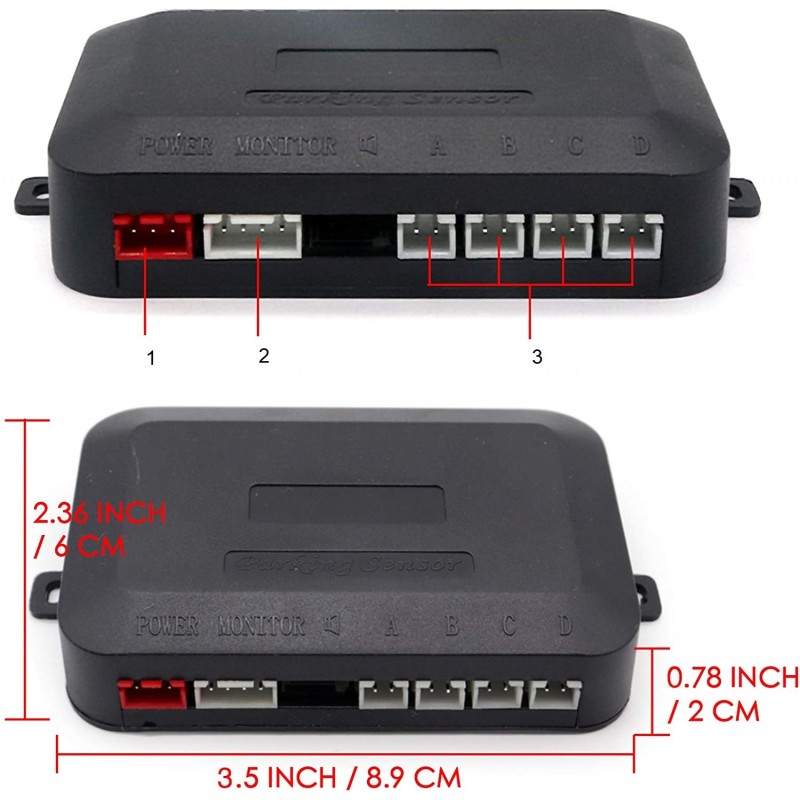

Opis połączeń w centrali systemu

1. Zasilanie - podłączamy dołączony kabel pod 12V w samochodzie

2. Podłączenie monitora, kablem wychodzącym z wyświetlacza

3. Podłączenie 4 czujników wyposażonych w kable połączeniowe

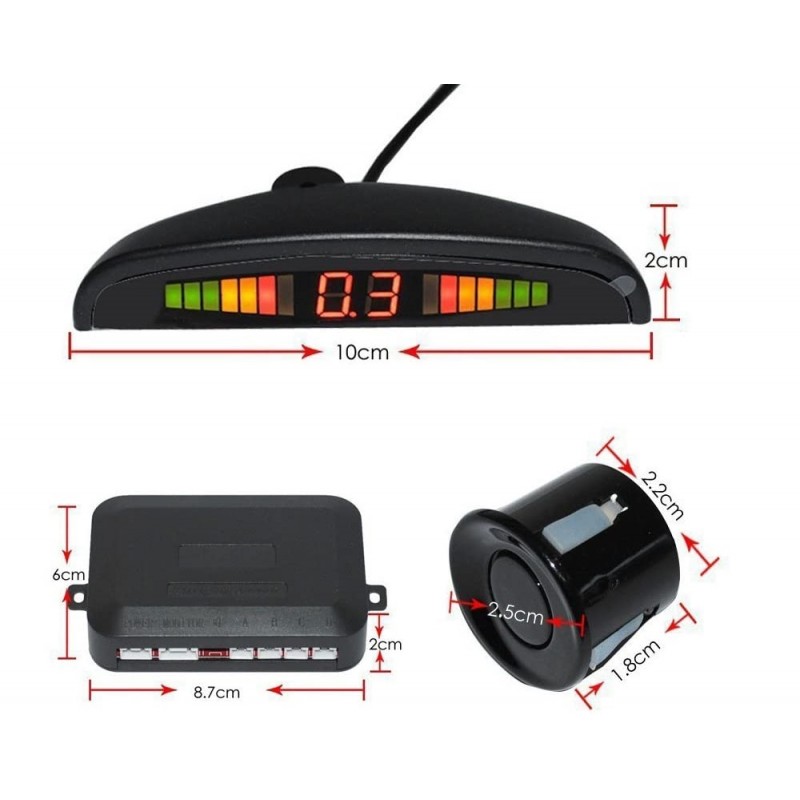

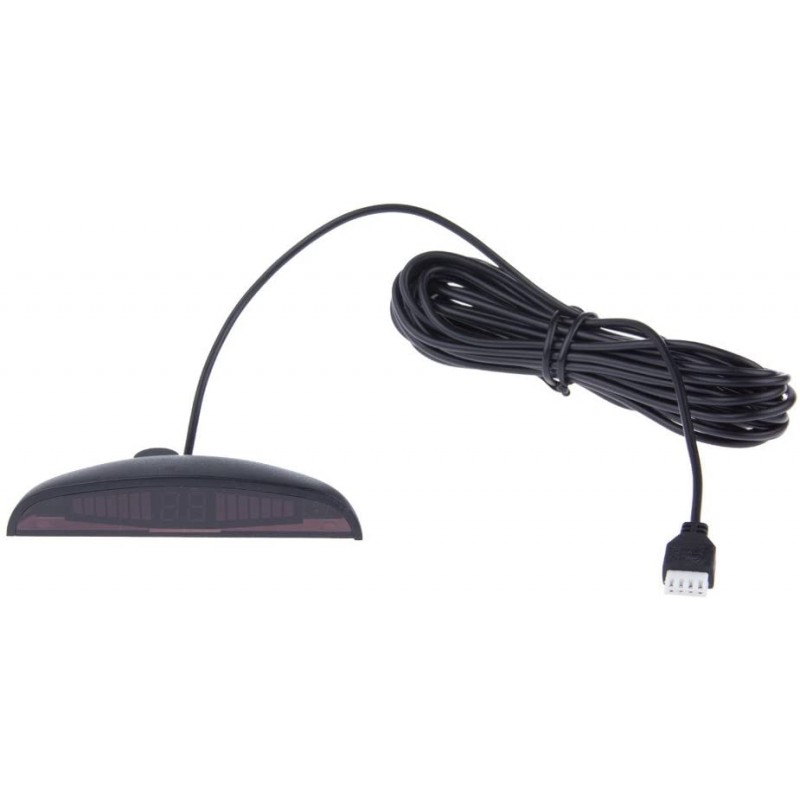

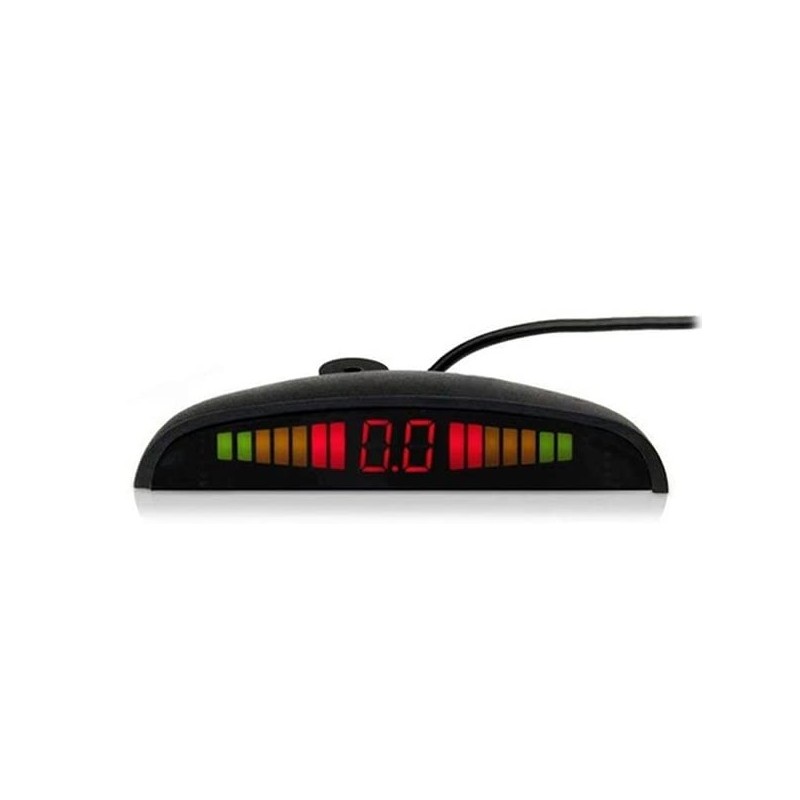

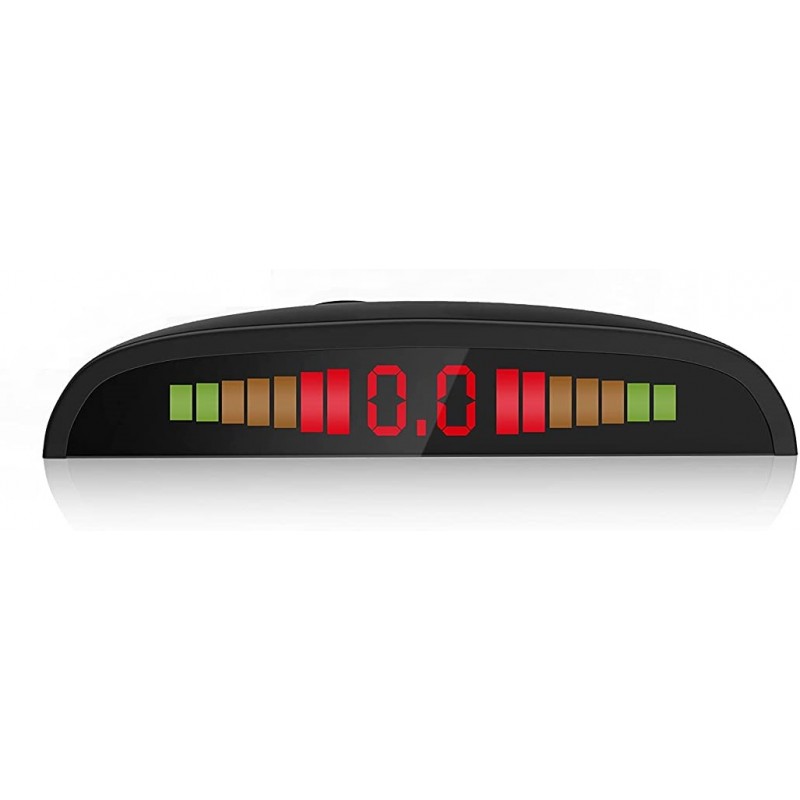

Wyświetlacz LED

Wyposażony w długi połączeniowy kabel do centralki.

Sygnalizuje diodami oraz na panelu cyfrowym odległość od przeszkody

Wyświetlacz LED także sygnalizuje sygnałem dźwiękowym odległość od przeszkody

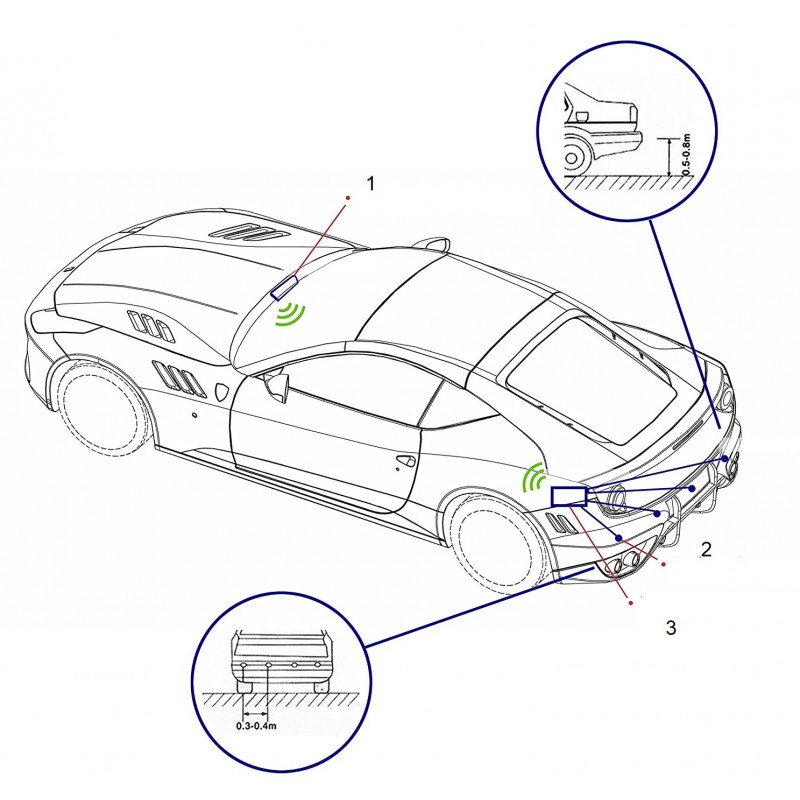

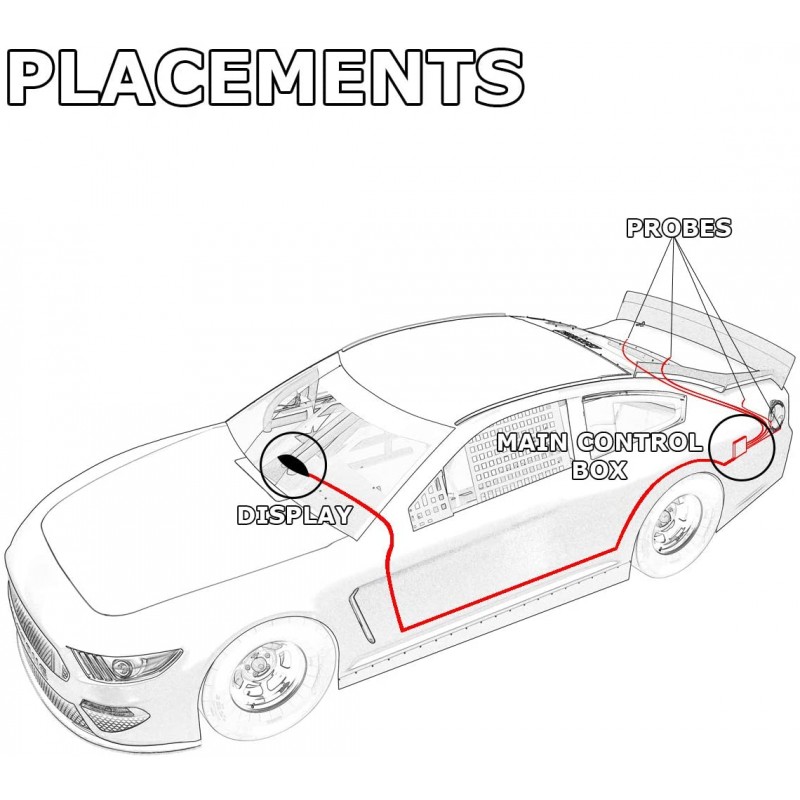

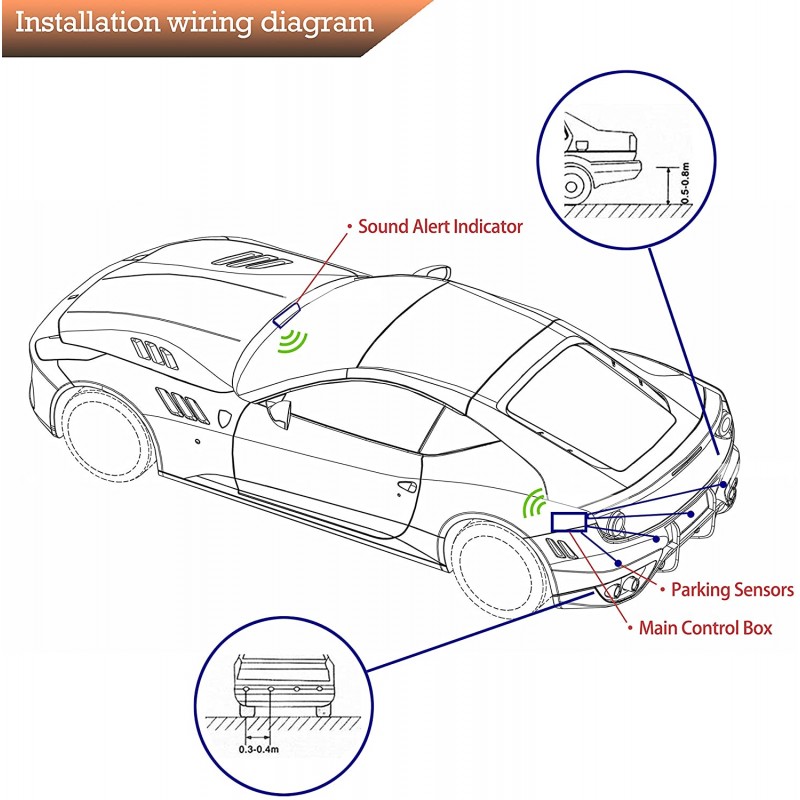

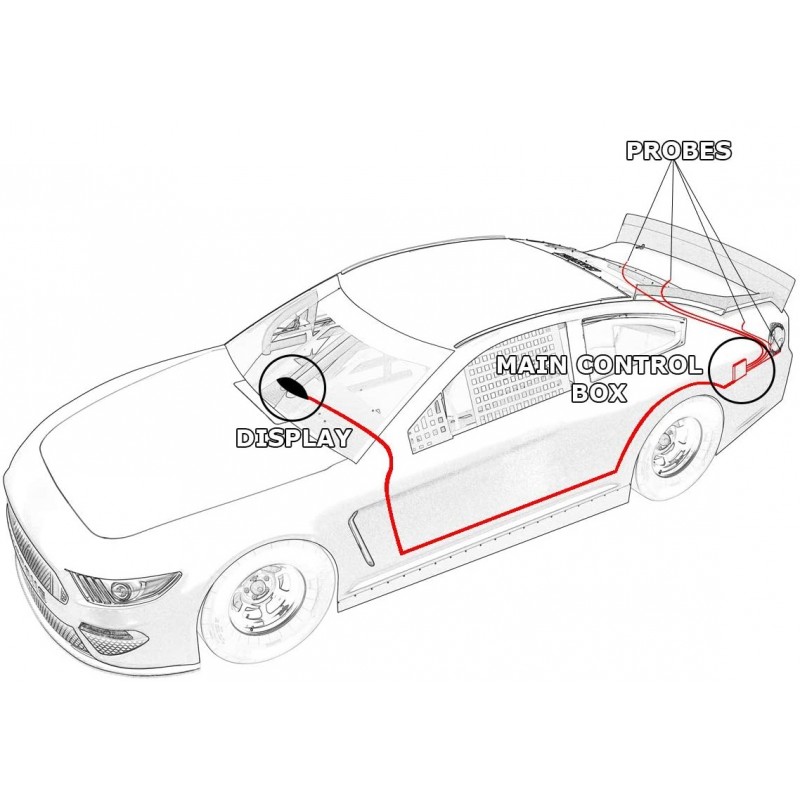

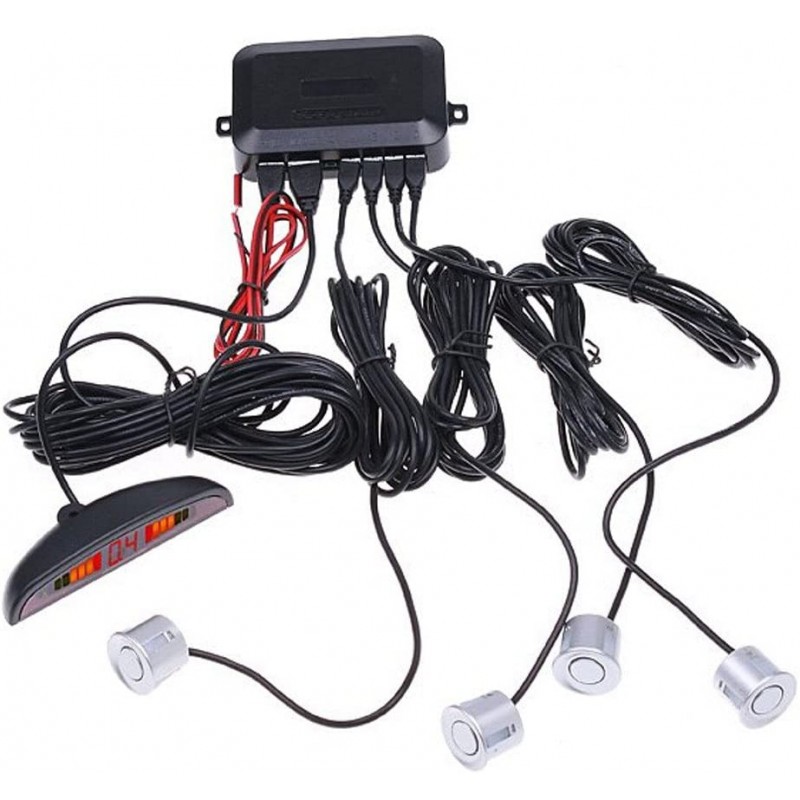

Prawidłowy montaż zestawu

w samochodzie

- Wyświetlacz

- Centrala sterująca

- 4 sensory

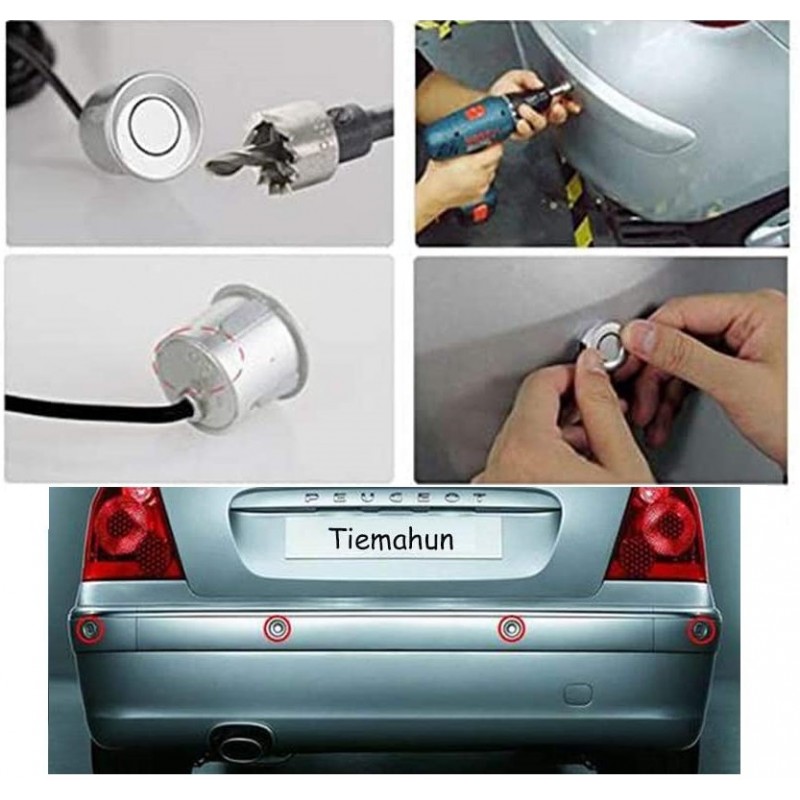

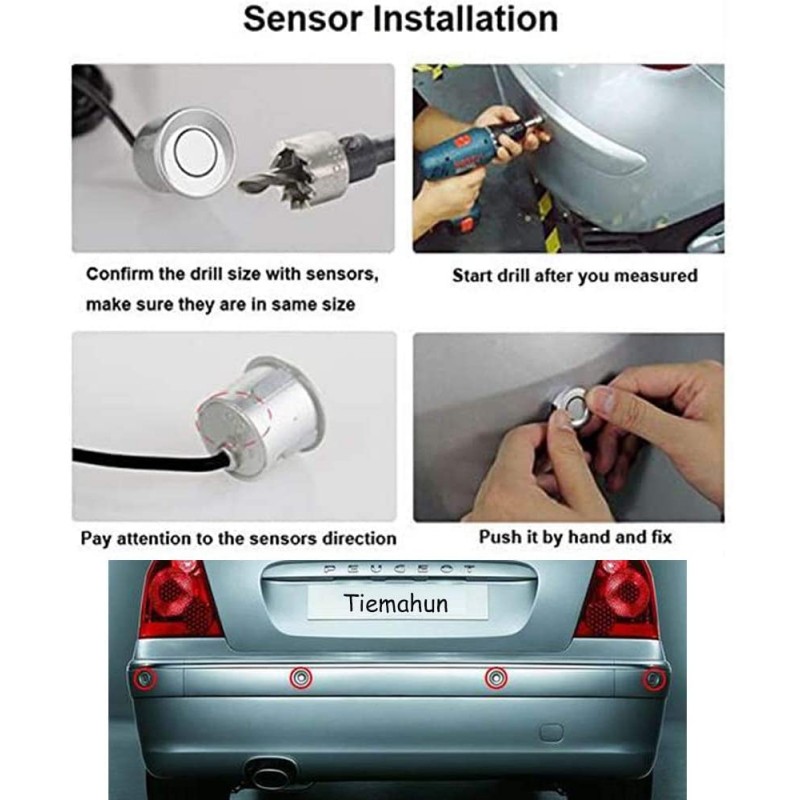

Prawidłowy montaż czujników

Sprawdzamy, czy otwornica i sensory mają ten sam wymiar

Wiercimy otwory na czujniki

Sprawdzamy pozycję czujnika w samochodzie. Napis UP na tylnej ściance czujnika - oznacza, że tą strona czujnik musi być skierowany do góry

Wciskamy czujnik do zderzaka

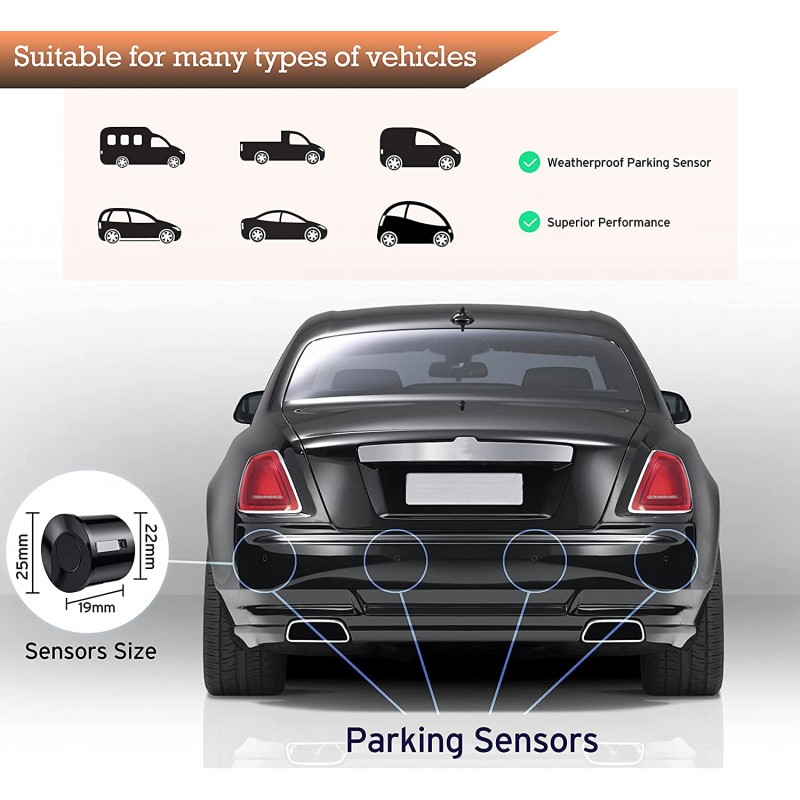

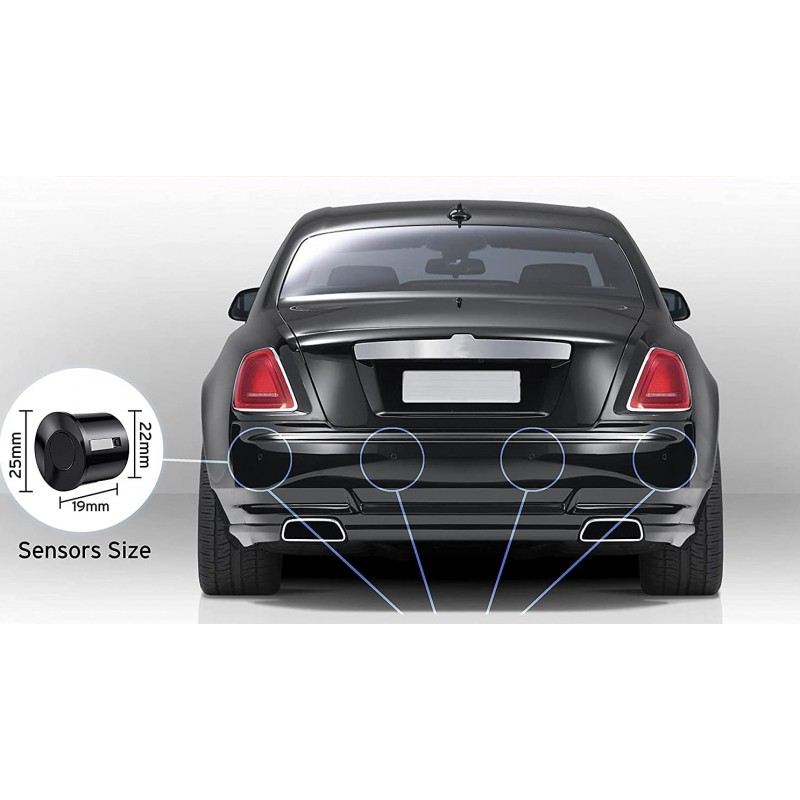

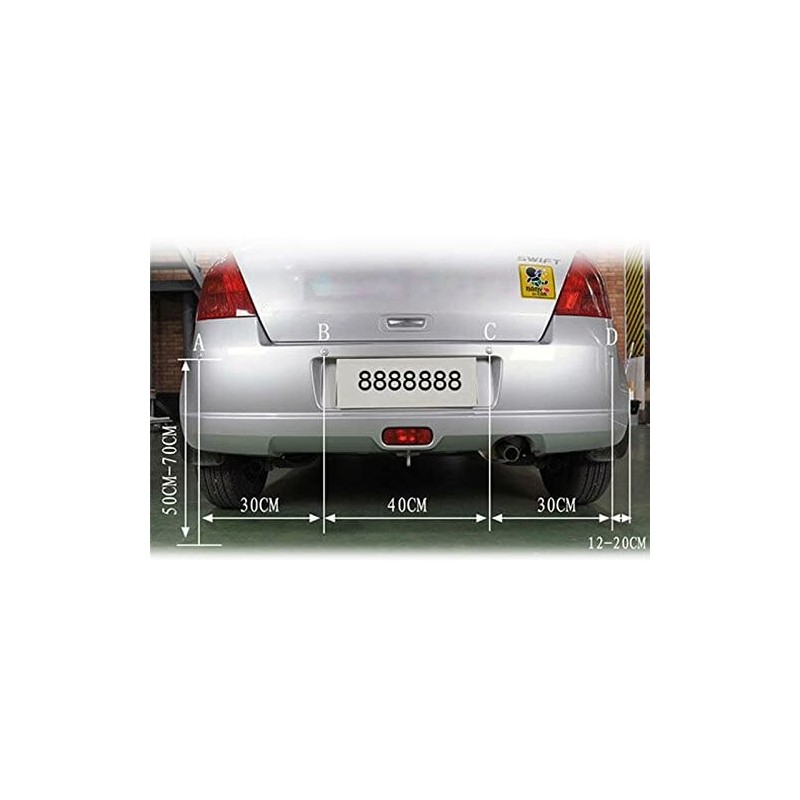

Prawidłowe rozmieszczenie czujników

na tylnym zderzaku

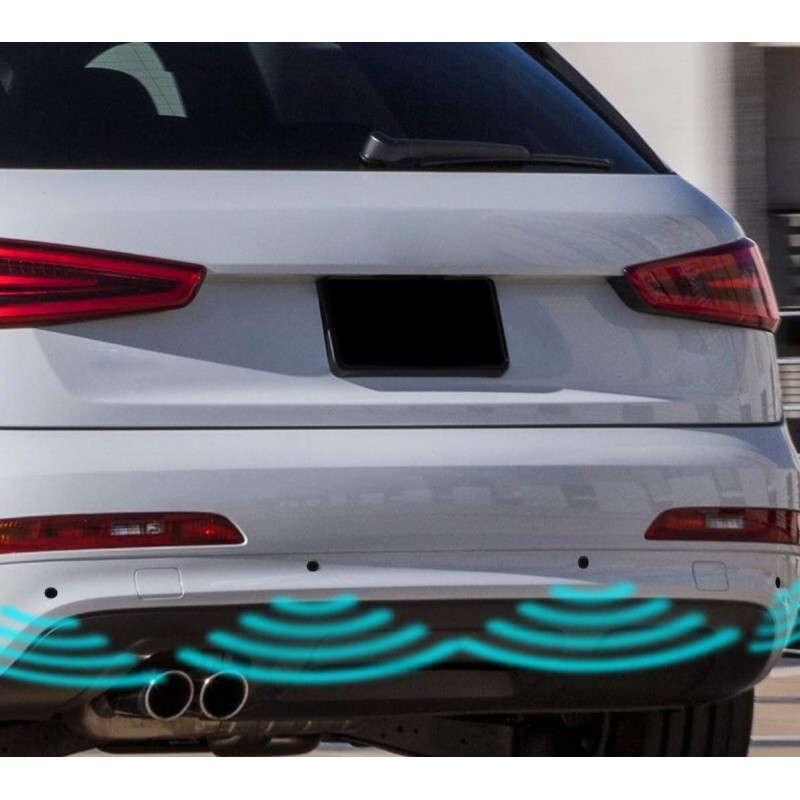

Zamontowane czujniki

zdecydowanie poprawiają

bezpieczeństwo samochodu

podczas manewrów

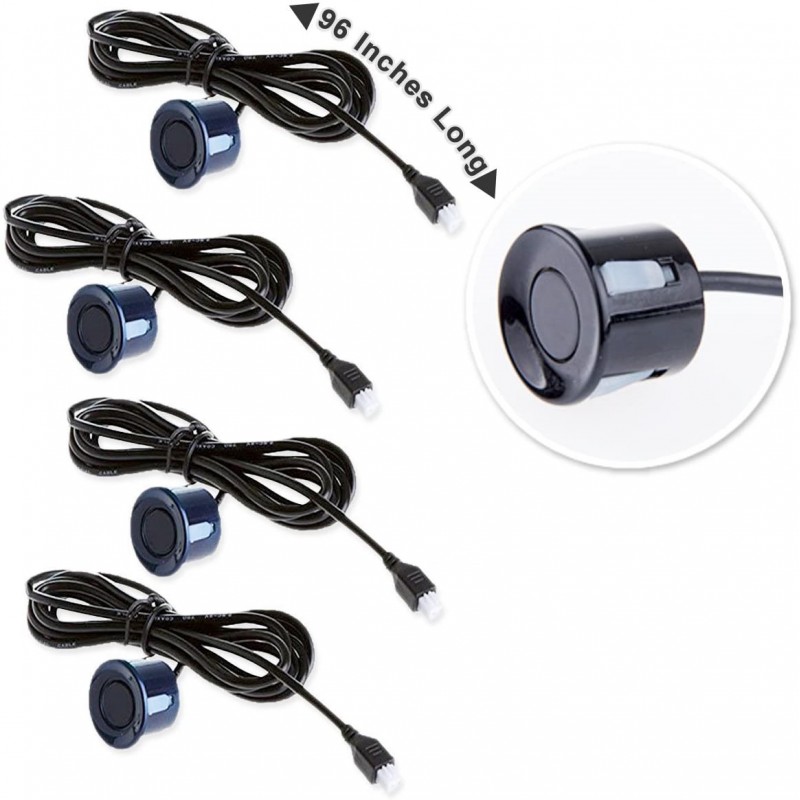

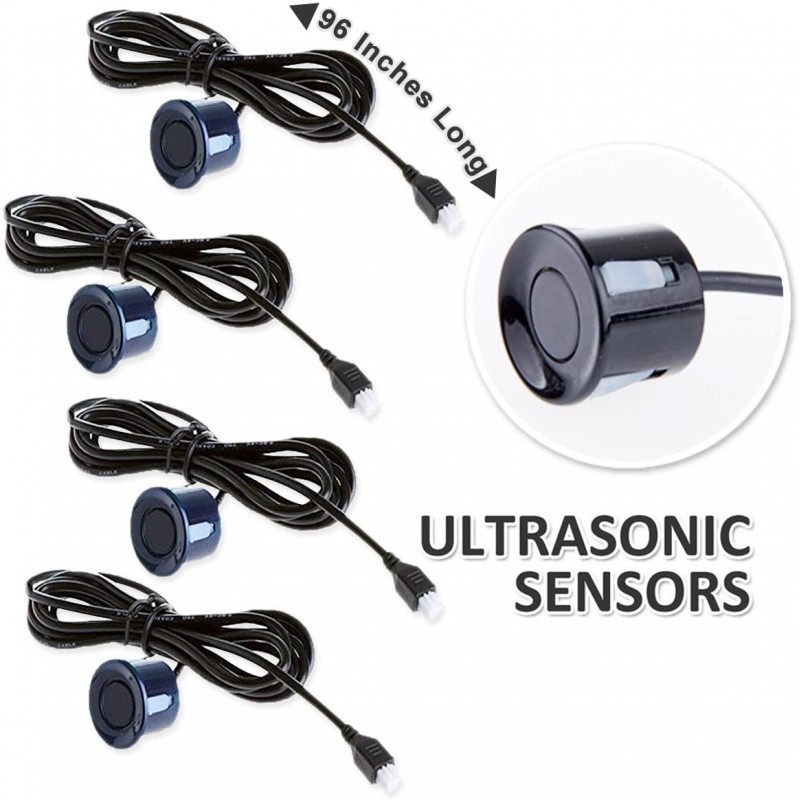

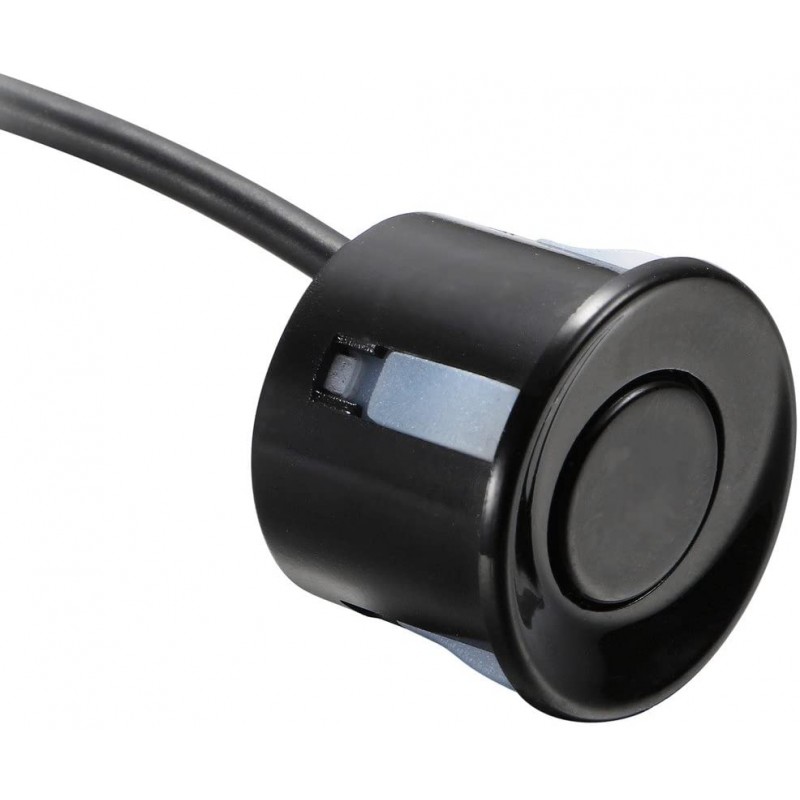

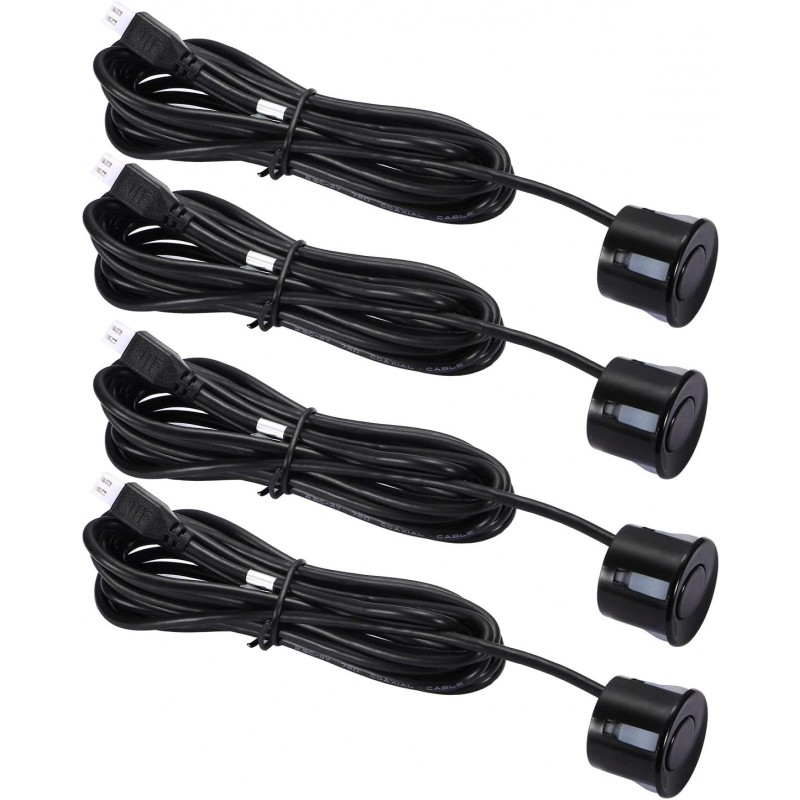

Wszystkie 4 czujniki posiadają bardzo długi kabel, który umożliwia podłączenie sensorów do centralki

Dołączone sensory są w kolorze czarnym.

Kolor ten idealnie pasuje do większości kolorów samochodowych.

Zawsze samemu można polakierować czujnik na swój własny kolor

( nie wpływa to na pracę czujników )

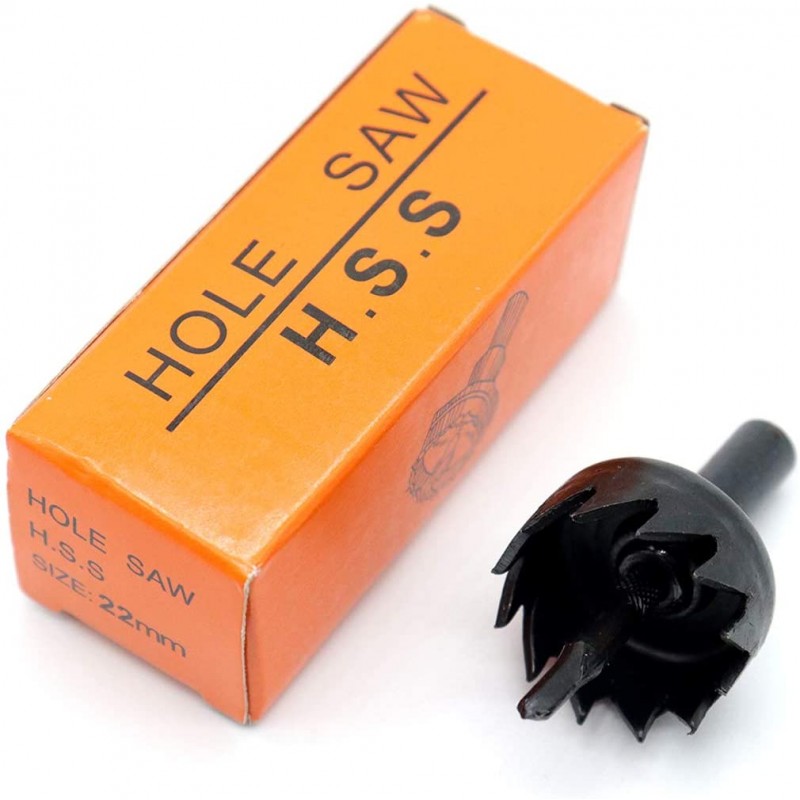

Do zestawu dołączana jest otwornica o średnicy 22mm do wykonania otworów w zderzaku
