MONITORING CIŚNIENIA i

TEMPERATURY W OPONACH

4 x CZUJNIK TPMS

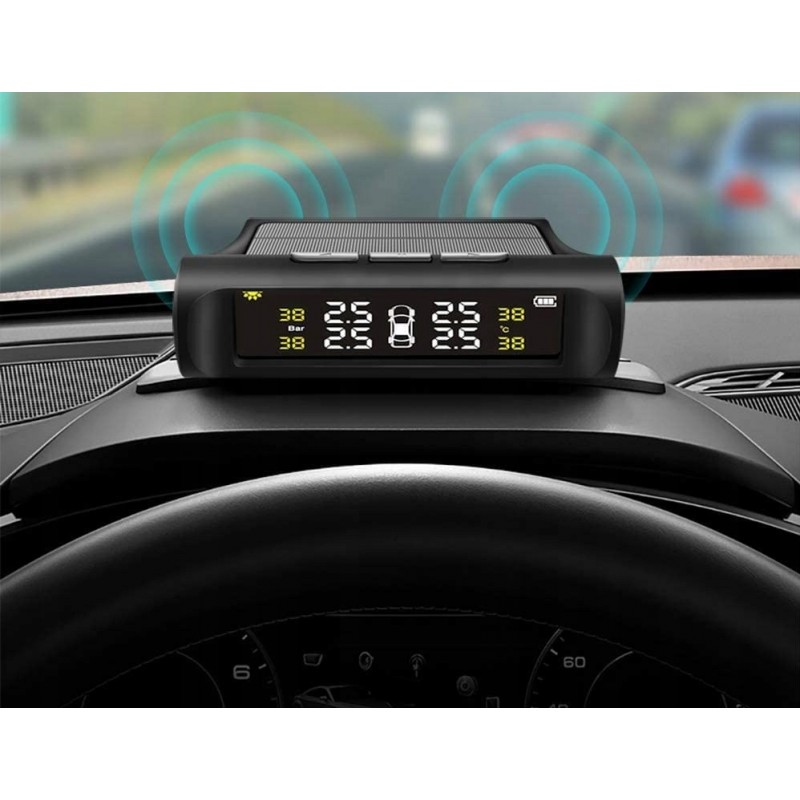

PANEL STERUJĄCY EKRAN LCD

Czujniki ciśnienia w oponach to Komplet 4 bezprzewodowych czujników nakręcanych na wentyl koła. Czujniki TPMS mierzą ciśnienie i temperaturę w kołach. Pozwalają na bieżąco monitorować niezależnie każdą z czterech opon - wszystkie informacje widoczne są na wyświetlaczu LCD w ciągu 3 sekund od gwałtownej zmiany ciśnienia bądź temperatury.

TPMS - Tire Pressure Monitoring System

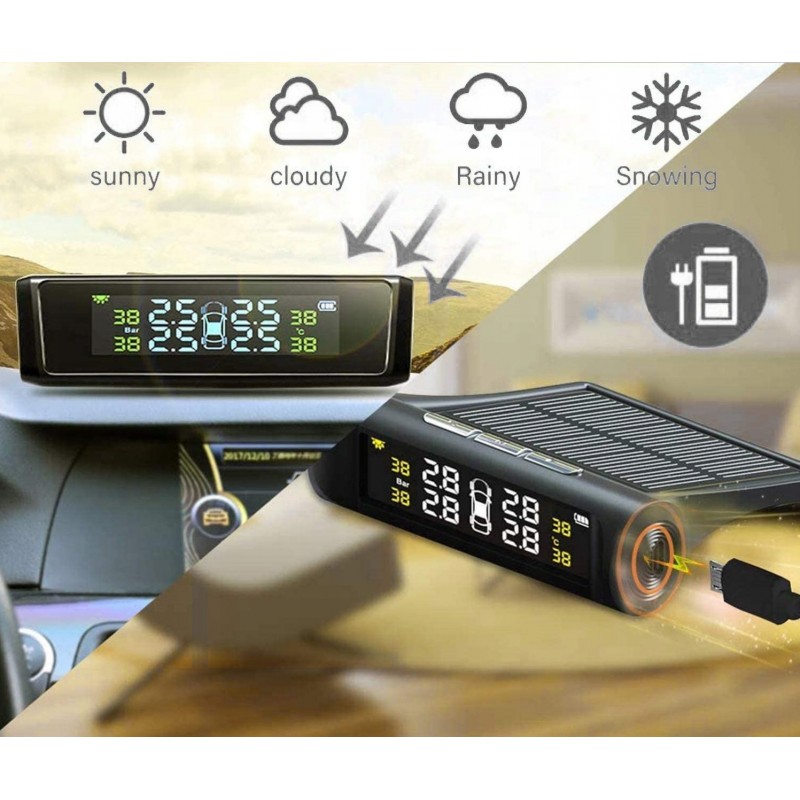

Zasilanie panelu sterującego

Panel zasilany jest za pomocą panelu solarnego bądź kabla micro USB (w zestawie), natomiast czujniki za pomocą baterii CR1632, które zostały już włożone do czujników.

W przypadku słonecznej pogody - panel LCD jest ładowany korzystając  z światła słonecznego. Kiedy pogoda się pogorszy należy skorzystać z kabla micro USB

Zalety systemu TPMS:

• Na bieżąco monitoruje ciśnienie i temperaturę w każdym z kół,
• Czytelny wyświetlacz LCD - monitoring każdej z 4 opon,
• Bezproblemowy montaż - czujniki nakręcane na zawory,

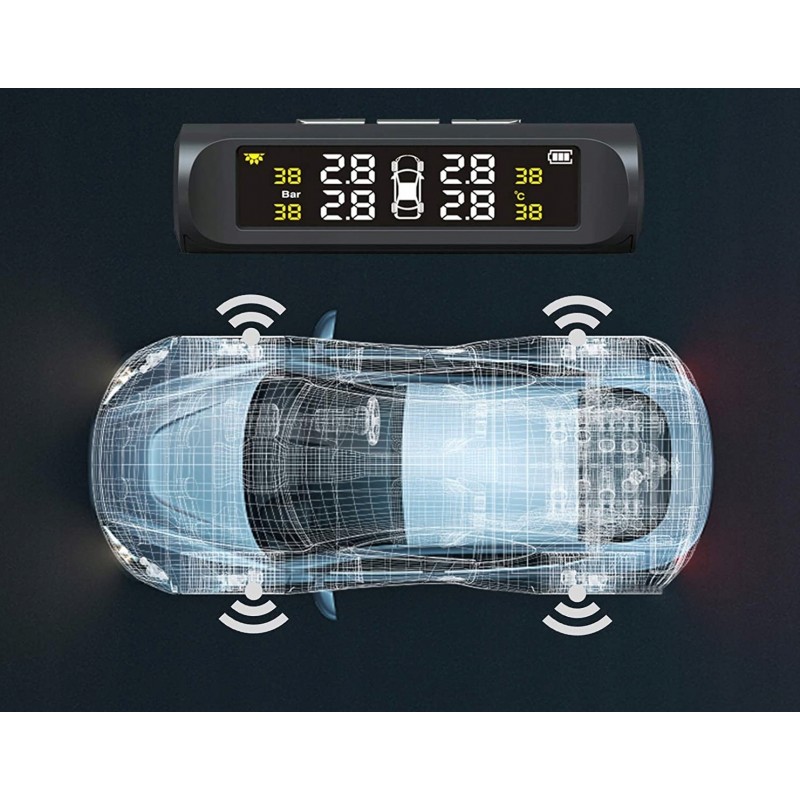

• Całkowicie bezprzewodowy - każdy czujnik łączy się z centralką za pomocą fal radiowych,
• Szybka reakcja - jesteśmy informowani o sytuacji alarmowej,
• Solarne zasilanie - dzięki panelowi system czerpie energię z promieni słonecznych, alternatywne ładowanie z gniazda USB.

Specyfikacja:

• Czytelny wyświetlacz LCD
• 4 Bezprzewodowe czujniki do pomiaru ciśnienia i temperatury
• Zakres pomiaru ciśnienia: 0-3,5 BAR
• Pomiar ciśnienia również w PSI
• Częstotliwość (sygnał z czujników): FSK 433,92 MHz
• Sygnał alarmowy
• Zasilanie centralki: panel solarny / micro USB
• Zasilanie czujnika: 1 bateria CR1632 na każdy czujnik (w zestawie)
• Temperatura pracy: od -20°C do 85°C
• Wymiary (panel kontrolny): 9,3 cm x 8,3 cm x 2,7 cm
• Materiał: tworzywo sztuczne
• Kolor: czarny
• Zestaw zapakowany w pudełko

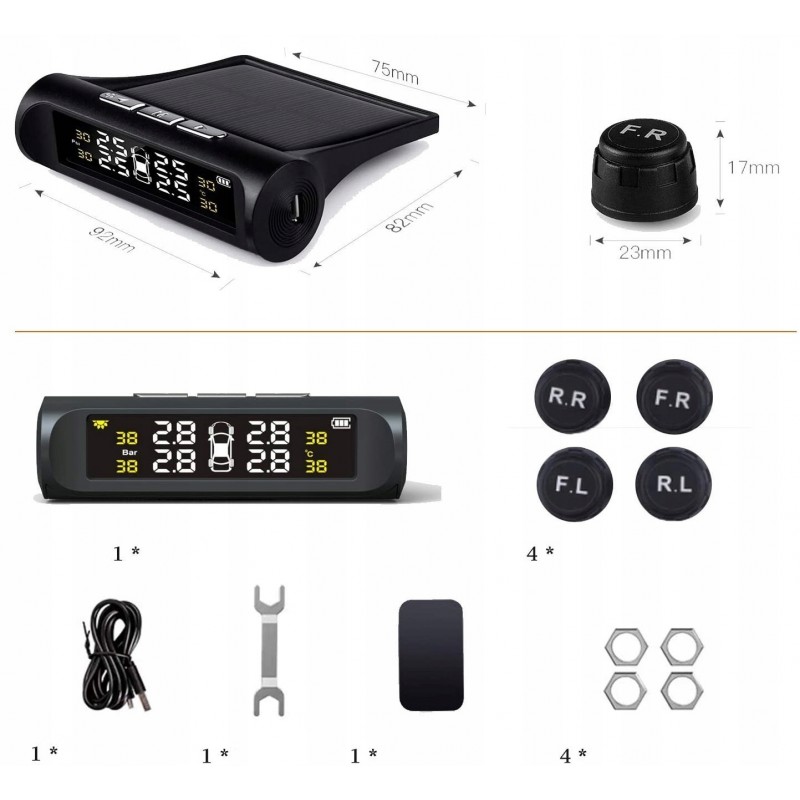

W zestawie:

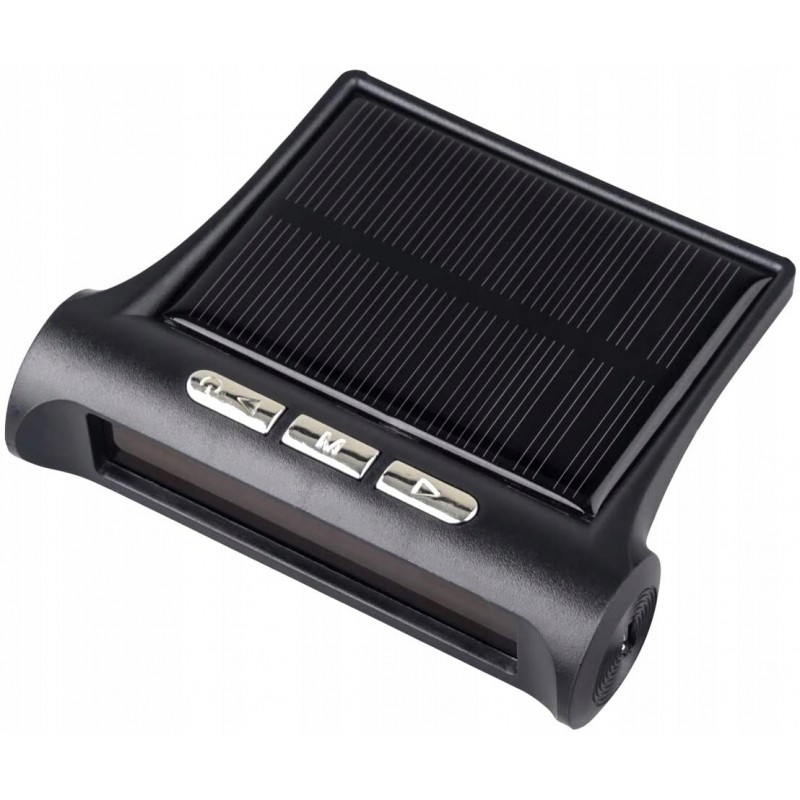

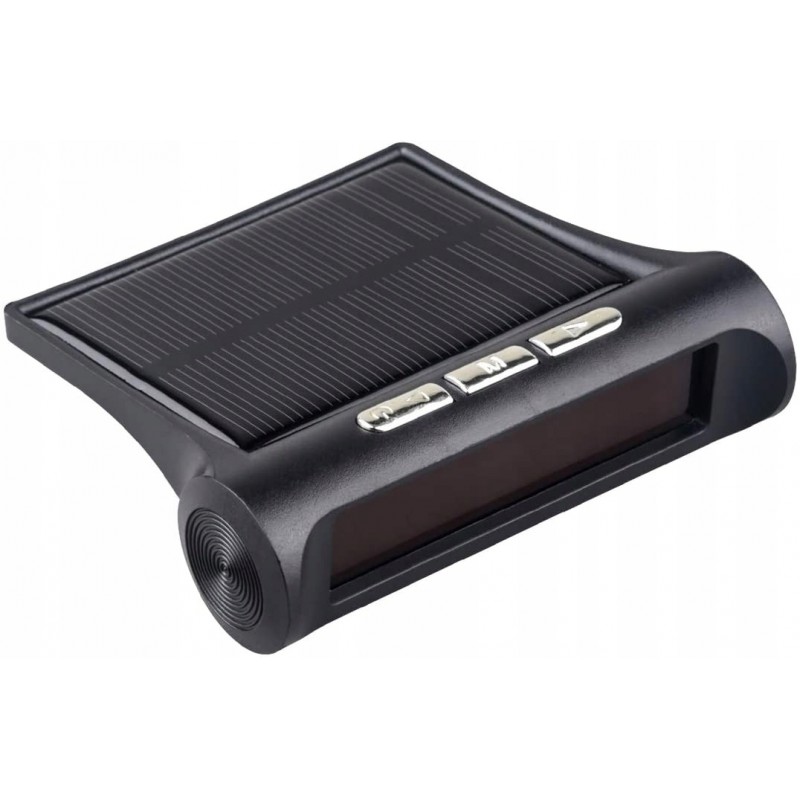

• 1 Panel kontrolny z wyświetlaczem LCD i panelem solarnym
• 4 bezprzewodowe czujniki ciśnienia i temperatury opon
• 1 Kabel zasilający USB / micro USB
• 1 Kabel zasilający USB / micro USB
• 1 Klucz do nakrętek, wymiany baterii w czujnikach
• 1 Dwustronna taśma przylepna do zamocowania panelu
• 4 nakrętki antykradzieżowe

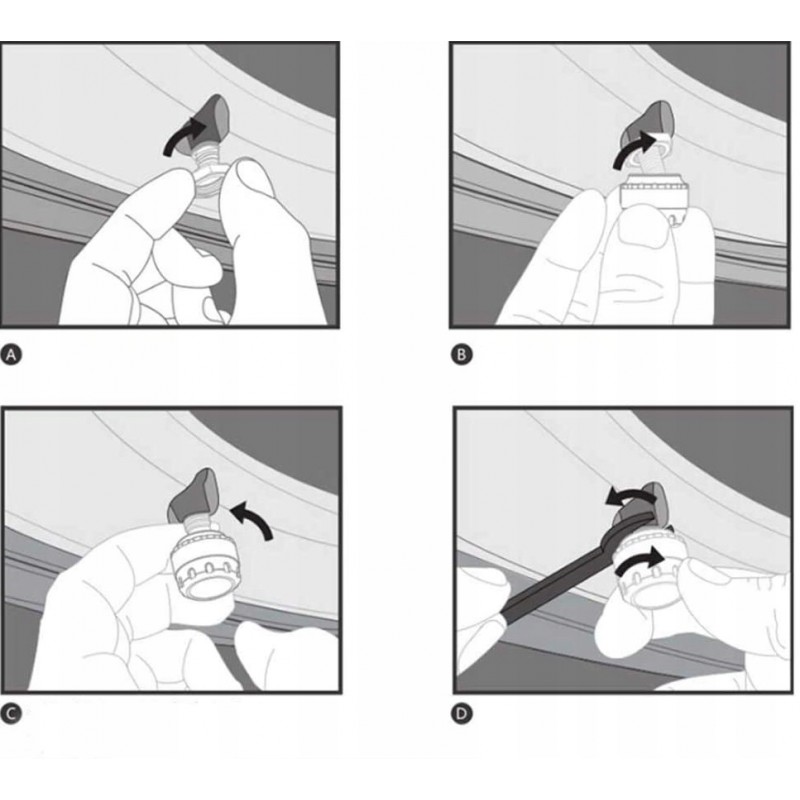

Instalacja czujników w kołach

A. Wkręcić pierścień zabezpieczający przed kradzieżą

B. Wkręcić czujnik

C. Dokręcić pierścień zabezpieczający, aby oparł się o czujnik

D. Dokręcić czujnik i za pomocą klucza dokręcić pierścień zabezpieczający przed kradzieżą w kierunku przeciwnym do ruchu wskazówek zegara

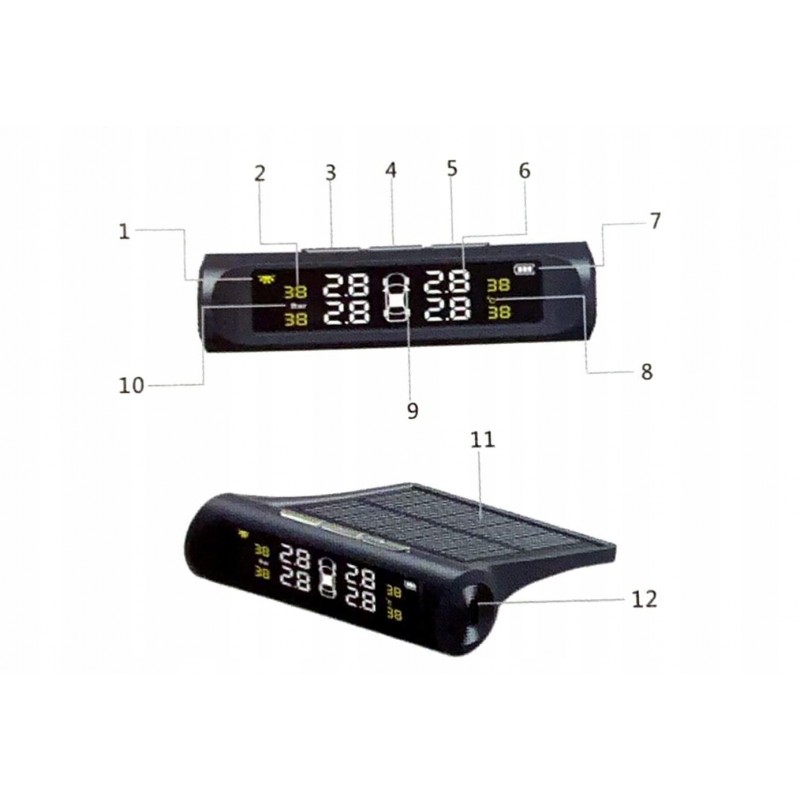

Opis panelu kontrolnego

1. Wskaźnik ładowania słonecznego

2. Temperatura opony

3. Przycisk WŁĄCZ/ WYŁĄCZ i w LEWO

4. Przycisk MENU

5. Przycisk w PRAWO

6. Ciśnienie w oponach

7. Wskaźnik naładowania baterii

8. Jednostka temperatury opon

9. Miejsce opony

10. Jednostka ciśnienia w oponach

11. Panel słoneczny

12. Port ładowania micro USB

Czujniki montowane na kołach

są odporne na:

• Niskie i wysokie temperatury
• Piasek, kurz, pył
• Wodę
• Uderzenia

Alarm dźwiękowy i wizualny

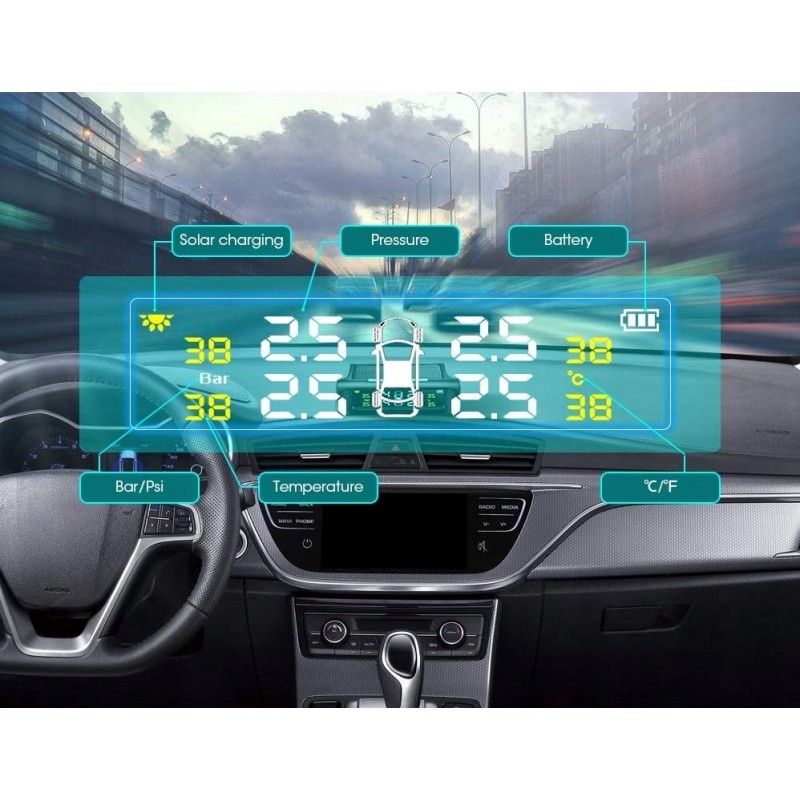

Cały system posiada funkcję alarmu dźwiękowego i wizualnego. Zaczyna on działać przy spadku lub wzroście ciśnienia, spadku napięcia oraz przy wzroście temperatury. Całość jesteśmy w stanie samodzielnie ustawić. Wyświetlacz pokazuje nam wartość ciśnienia w każdym kole, temperaturę i ikony informujące o ustawieniach, alarmach i zasilaniu. Alarm informuje nas także o niskim poziomie naładowania baterii w panelu kontrolnym

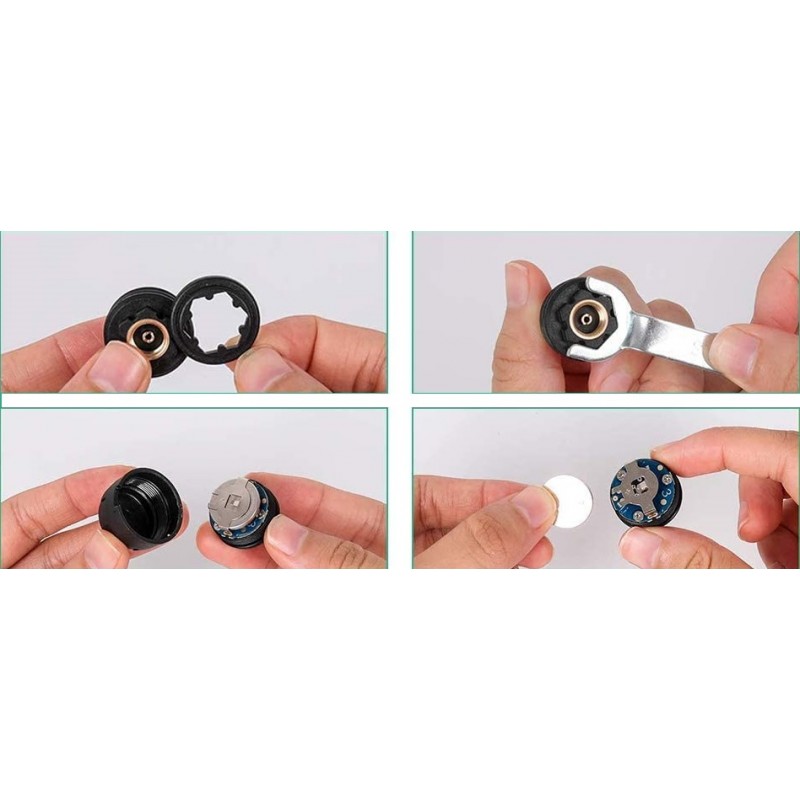

Wymiana baterii w czujnikach ciśnienia i temperatury

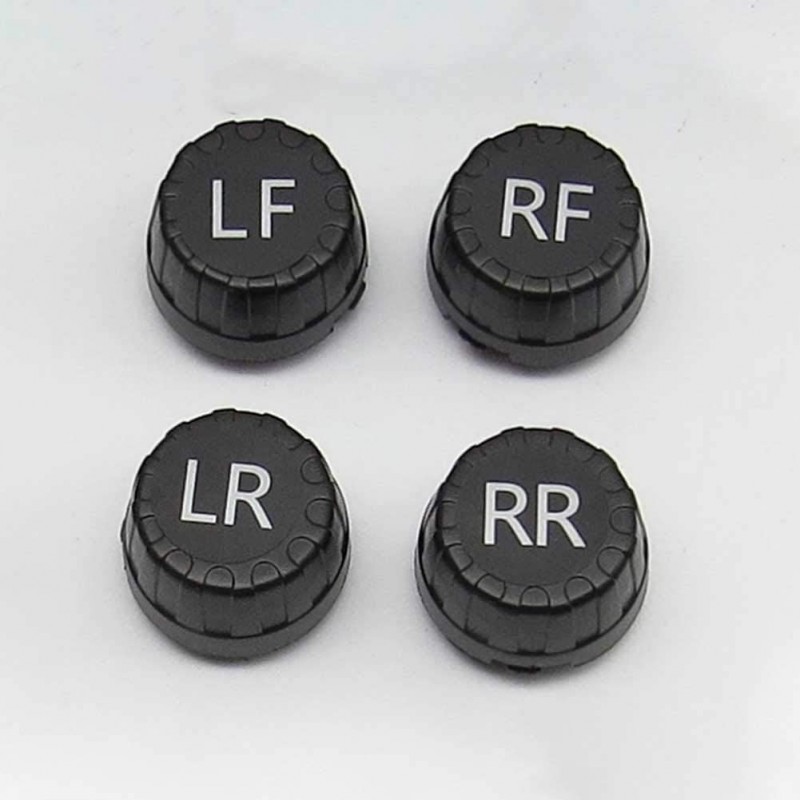

Czujniki temperatury i ciśnienia

są odpowiednio oznaczone

i należy umieścić je prawidłowo:

LF - Lewe przednie koło

RF - Prawe przednie koło

LR - Lewe tylne koło

RR - Prawe tylne koło
